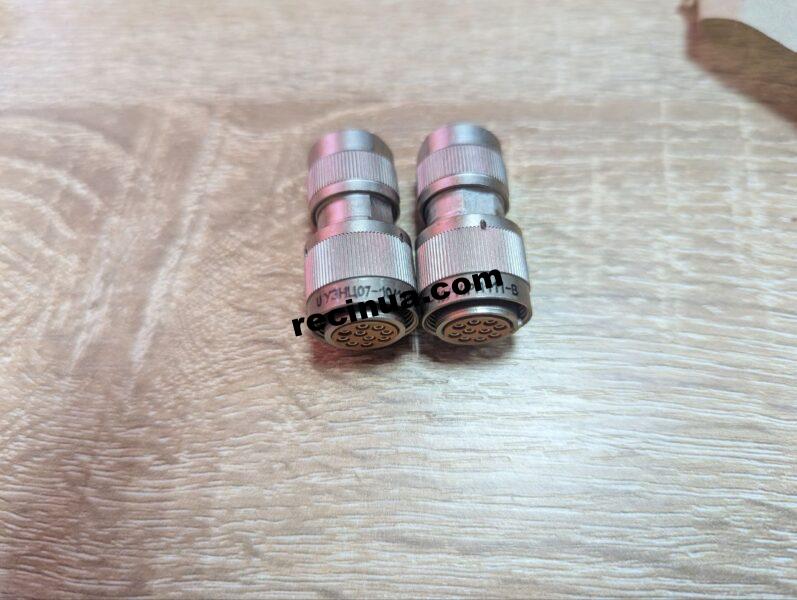

Образец коннектора Соединителя УЗНЦ07-10/14РП111-В представлена на фото.
Возникли вопросы по подбору разъемов? За помощью всегда можете обратиться к консультантам магазина. Поможем подобрать все необходимые комплектующие по доступным ценам.
Разъем CШР60П45ЭГ3 вилка кабельная соединяется со следующими разъемами:
СШР60П45ЭГ3 розетка (блочная, приборная)
СШР60ПК45ЭГ3 розетка (блочная, приборная)
СШР60ПК45НГ3 розетка (блочная, приборная)
СШР60СК45ЭГ3 розетка (блочная, приборная)
СШР60СК45НГ3 розетка (блочная, приборная)
У нас можно купить провод для пайки разъемов БПВЛ, БПВЛэ, ПТЛ-200, ПТЛэ-200
Разъем CШР48ПК26ЭШ3 вилка приборная соединяется со следующими разъемами:
СШР48П26ЭШ3 розетка (кабельная)
СШР48П26НШ3 розетка (кабельная)
СШР48У26ЭШ3 розетка (кабельная)
СШР48У26НШ3 розетка (кабельная)
У нас можно купить провод для пайки разъемов БПВЛ, БПВЛэ, ПТЛ-200, ПТЛэ-200
Разъем CШР36П15ЭШ5 розетка кабельная соединяется со следующими разъемами:
СШР36П15ЭШ5 вилка (блочная, приборная)
СШР36ПК15ЭШ5 вилка (блочная, приборная)
СШР36ПК15НШ5 вилка (блочная, приборная)
СШР36СК15ЭШ5 вилка (блочная, приборная)
СШР36СК15НШ5 вилка (блочная, приборная)
У нас можно купить провод для пайки разъемов БПВЛ, БПВЛэ, ПТЛ-200, ПТЛэ-200
Разъем ШР60ПК45НШ1 вилка приборная общие технические характеристики.
1) ШР – тип соединителя.
2) Цифра «60» – условный размер корпуса.
3) «ПК» — обозначает, что разъем с прямым патрубком.
4) Следующая цифра «45» — указывает на количество контактов.
5) Буква «Н» — в маркировке разъема обозначает что разъем для неэкранированного кабеля.
6) Буква «Ш» после буквы “Н” обозначает, что разъем вилка.
7) Цифра «1» в конце названия разъема обозначает сочетание контактов.
Технические характеристики ШР60ПК45НШ1:
Токовая нагрузка на одиночный контакт = 7; 17,5 Ампер.
Максимальное рабочее напряжение = 850 Вольт.
Сопротивление контактов ø 1,5 мм = 2,5 мОм; ø 2,5 мм = 1,0 мОм.
Сопротивление изоляции не менее 5000 Мом.
Минимальна наработка = 1 000 часов.
Масса соединителя – 285 г.
Число сочленений – расчленений составляет 500 раз.
Вибрация:
диапазон частот, Гц -1…5000 ускорение, м/с2- 300 (30g)
одиночные удары: ускорение, м/с2- 5000 (500g)
многократные удары: ускорение, м/с2- 350 (35g)
линейные нагрузки: ускорение, м/с2 – 2000 (200g)
Климатическое исполнение – УХЛ.
Метод монтажа: монтаж производится методом пайки.
Минимальный срок хранения составляет 15 лет от даты производства.
Или свяжитесь с нами, наши КОНТАКТЫ.
Разъем ШР60У45ЭШ2 розетка кабельная общие технические характеристики.
1) ШР – тип соединителя.
2) Цифра «60» – условный размер корпуса.
3) «У» — обозначает, что разъем с угловым патрубком.
4) Следующая цифра «45» — указывает на количество контактов.
5) Буква «Э» — в маркировке разъема обозначает что разъем для экранированного кабеля.
6) Буква «Ш» после буквы “Э” обозначает, что разъем розетка.
7) Цифра «2» в конце названия разъема обозначает сочетание контактов.
Технические характеристики ШР60У45ЭШ2:
Токовая нагрузка на одиночный контакт = 7; 17,5 Ампер.
Максимальное рабочее напряжение = 850 Вольт.
Сопротивление контактов ø 1,5 мм = 2,5 мОм; ø 2,5 мм = 1,0 мОм.
Сопротивление изоляции не менее 5000 Мом.
Минимальна наработка = 1 000 часов.
Масса соединителя – 404 г.
Число сочленений – расчленений составляет 500 раз.
Вибрация:
диапазон частот, Гц -1…5000 ускорение, м/с2- 300 (30g)
одиночные удары: ускорение, м/с2- 5000 (500g)
многократные удары: ускорение, м/с2- 350 (35g)
линейные нагрузки: ускорение, м/с2 – 2000 (200g)
Климатическое исполнение – УХЛ.
Метод монтажа: монтаж производится методом пайки.
Минимальный срок хранения составляет 15 лет от даты производства.
Или свяжитесь с нами, наши КОНТАКТЫ.
Разъем ШР60П45НШ2 розетка кабельная общие технические характеристики.
1) ШР – тип соединителя.
2) Цифра «60» – условный размер корпуса.
3) «П» — обозначает, что разъем с прямым патрубком.
4) Следующая цифра «45» — указывает на количество контактов.
5) Буква «Н» — в маркировке разъема обозначает что разъем для неэкранированного кабеля.
6) Буква «Ш» после буквы “Н” обозначает, что разъем розетка.
7) Цифра «2» в конце названия разъема обозначает сочетание контактов.
Технические характеристики ШР60П45НШ2:
Токовая нагрузка на одиночный контакт = 7; 17,5 Ампер.
Максимальное рабочее напряжение = 850 Вольт.
Сопротивление контактов ø 1,5 мм = 2,5 мОм; ø 2,5 мм = 1,0 мОм.
Сопротивление изоляции не менее 5000 Мом.
Минимальна наработка = 1 000 часов.
Масса соединителя – 366 г.
Число сочленений – расчленений составляет 500 раз.
Вибрация:
диапазон частот, Гц -1…5000 ускорение, м/с2- 300 (30g)
одиночные удары: ускорение, м/с2- 5000 (500g)
многократные удары: ускорение, м/с2- 350 (35g)
линейные нагрузки: ускорение, м/с2 – 2000 (200g)
Климатическое исполнение – УХЛ.
Метод монтажа: монтаж производится методом пайки.
Минимальный срок хранения составляет 15 лет от даты производства.
Или свяжитесь с нами, наши КОНТАКТЫ.
Разъем ШР55У35НШ3 розетка кабельная общие технические характеристики.
1) ШР – тип соединителя.
2) Цифра «55» – условный размер корпуса.
3) «У» — обозначает, что разъем с угловым патрубком.
4) Следующая цифра «35» — указывает на количество контактов.
5) Буква «Н» — в маркировке разъема обозначает что разъем для неэкранированного кабеля.
6) Буква «Ш» после буквы “Н” обозначает, что разъем розетка.
7) Цифра «3» в конце названия разъема обозначает сочетание контактов.
Технические характеристики ШР55У35НШ3:
Токовая нагрузка на одиночный контакт = 7 и 35 Ампер.
Максимальное рабочее напряжение = 850 Вольт
Сопротивление контактов ø 1,5 мм = 2,5 мОм; ø 3,5 мм = 0,75 мОм.
Сопротивление изоляции не менее 5000 Мом.
Минимальна наработка = 1 000 часов.
Масса соединителя – 343 г.
Число сочленений – расчленений составляет 500 раз.
Вибрация:
диапазон частот, Гц -1…5000 ускорение, м/с2- 300 (30g)
одиночные удары: ускорение, м/с2- 5000 (500g)
многократные удары: ускорение, м/с2- 350 (35g)
линейные нагрузки: ускорение, м/с2 – 2000 (200g)
Климатическое исполнение – УХЛ.
Метод монтажа: монтаж производится методом пайки.
Минимальный срок хранения составляет 15 лет от даты производства.
Или свяжитесь с нами, наши КОНТАКТЫ.
Разъем ШР55ПК31НШ3 вилка приборная общие технические характеристики.
1) ШР – тип соединителя.
2) Цифра «55» – условный размер корпуса.
3) «ПК» — обозначает, что разъем с прямым патрубком.
4) Следующая цифра «31» — указывает на количество контактов.
5) Буква «Н» — в маркировке разъема обозначает что разъем для неэкранированного кабеля.
6) Буква «Ш» после буквы “Н” обозначает, что разъем вилка.
7) Цифра «3» в конце названия разъема обозначает сочетание контактов.
Технические характеристики ШР55ПК31НШ3:
Токовая нагрузка на одиночный контакт = 7; 17,5 и 35 Ампер.
Максимальное рабочее напряжение = 850 Вольт.
Сопротивление контактов ø 1,5 мм = 2,5 мОм; ø 2,5 мм = 1,0 мОм; ø 3,5 мм = 0,75 мОм.
Сопротивление изоляции не менее 5000 Мом.
Минимальна наработка = 1 000 часов.
Масса соединителя – 283 г.
Число сочленений – расчленений составляет 500 раз.
Вибрация:
диапазон частот, Гц -1…5000 ускорение, м/с2- 300 (30g)
одиночные удары: ускорение, м/с2- 5000 (500g)
многократные удары: ускорение, м/с2- 350 (35g)
линейные нагрузки: ускорение, м/с2 – 2000 (200g)
Климатическое исполнение – УХЛ.
Метод монтажа: монтаж производится методом пайки.
Минимальный срок хранения составляет 15 лет от даты производства.
Или свяжитесь с нами, наши КОНТАКТЫ.
Разъем ШР55У23НГ1 вилка кабельная общие технические характеристики.
1) ШР – тип соединителя.
2) Цифра «55» – условный размер корпуса.
3) «У» — обозначает, что разъем с угловым патрубком.
4) Следующая цифра «23» — указывает на количество контактов.
5) Буква «Н» — в маркировке разъема обозначает что разъем для неэкранированного кабеля.
6) Буква «Г» после буквы “Н” обозначает, что разъем вилка.
7) Цифра «1» в конце названия разъема обозначает сочетание контактов.
Технические характеристики ШР55У23НГ1:
Токовая нагрузка на одиночный контакт = 8; 20; 40; 80 Ампер.
Максимальное рабочее напряжение = 850 Вольт.
Сопротивление контактов ø 1,5 мм = 2,5 мОм; ø 2,5 мм = 1,0 мОм; ø 3,5 мм = 0,75 мОм; ø 5,5 мм = 0,3 мОм.
Сопротивление изоляции не менее 5000 Мом.
Минимальна наработка = 1 000 часов.
Масса соединителя – 294 г.
Число сочленений – расчленений составляет 500 раз.
Вибрация:
диапазон частот, Гц -1…5000 ускорение, м/с2- 300 (30g)
одиночные удары: ускорение, м/с2- 5000 (500g)
многократные удары: ускорение, м/с2- 350 (35g)
линейные нагрузки: ускорение, м/с2 – 2000 (200g)
Климатическое исполнение – УХЛ.
Метод монтажа: монтаж производится методом пайки.
Минимальный срок хранения составляет 15 лет от даты производства.
Или свяжитесь с нами, наши КОНТАКТЫ.
Разъем ШР55СК23НШ1 вилка приборная общие технические характеристики.
1) ШР – тип соединителя.
2) Цифра «55» – условный размер корпуса.
3) «СК» — обозначает, что разъем с угловым патрубком.
4) Следующая цифра «23» — указывает на количество контактов.
5) Буква «Н» — в маркировке разъема обозначает что разъем для неэкранированного кабеля.
6) Буква «Ш» после буквы “Н” обозначает, что разъем вилка.
7) Цифра «1» в конце названия разъема обозначает сочетание контактов.
Технические характеристики ШР55СК23НШ1:
Токовая нагрузка на одиночный контакт = 8; 20; 40; 80 Ампер.
Максимальное рабочее напряжение = 850 Вольт.
Сопротивление контактов ø 1,5 мм = 2,5 мОм; ø 2,5 мм = 1,0 мОм; ø 3,5 мм = 0,75 мОм; ø 5,5 мм = 0,3 мОм.
Сопротивление изоляции не менее 5000 Мом.
Минимальна наработка = 1 000 часов.
Масса соединителя – 366 г.
Число сочленений – расчленений составляет 500 раз.
Вибрация:
диапазон частот, Гц -1…5000 ускорение, м/с2- 300 (30g)
одиночные удары: ускорение, м/с2- 5000 (500g)
многократные удары: ускорение, м/с2- 350 (35g)
линейные нагрузки: ускорение, м/с2 – 2000 (200g)
Климатическое исполнение – УХЛ.
Метод монтажа: монтаж производится методом пайки.
Минимальный срок хранения составляет 15 лет от даты производства.
Или свяжитесь с нами, наши КОНТАКТЫ.
Разъем ШР55СК23ЭШ1 вилка приборная общие технические характеристики.
1) ШР – тип соединителя.
2) Цифра «55» – условный размер корпуса.
3) «СК» — обозначает, что разъем с угловым патрубком.
4) Следующая цифра «23» — указывает на количество контактов.
5) Буква «Э» — в маркировке разъема обозначает что разъем для экранированного кабеля.
6) Буква «Ш» после буквы “Э” обозначает, что разъем вилка.
7) Цифра «1» в конце названия разъема обозначает сочетание контактов.
Технические характеристики ШР55СК23ЭШ1:
Токовая нагрузка на одиночный контакт = 8; 20; 40; 80 Ампер.
Максимальное рабочее напряжение = 850 Вольт.
Сопротивление контактов ø 1,5 мм = 2,5 мОм; ø 2,5 мм = 1,0 мОм; ø 3,5 мм = 0,75 мОм; ø 5,5 мм = 0,3 мОм.
Сопротивление изоляции не менее 5000 Мом.
Минимальна наработка = 1 000 часов.
Масса соединителя – 437 г.
Число сочленений – расчленений составляет 500 раз.
Вибрация:
диапазон частот, Гц -1…5000 ускорение, м/с2- 300 (30g)
одиночные удары: ускорение, м/с2- 5000 (500g)
многократные удары: ускорение, м/с2- 350 (35g)
линейные нагрузки: ускорение, м/с2 – 2000 (200g)
Климатическое исполнение – УХЛ.
Метод монтажа: монтаж производится методом пайки.
Минимальный срок хранения составляет 15 лет от даты производства.
Или свяжитесь с нами, наши КОНТАКТЫ.
Разъем ШР55ПК6ЭГ6 розетка приборная общие технические характеристики.
1) ШР – тип соединителя.
2) Цифра «55» – условный размер корпуса.
3) «ПК» — обозначает, что разъем с прямым патрубком.
4) Следующая цифра «6» — указывает на количество контактов.
5) Буква «Э» — в маркировке разъема обозначает что разъем для экранированного кабеля.
6) Буква «Г» после буквы “Э” обозначает, что разъем розетка.
7) Цифра «6» в конце названия разъема обозначает сочетание контактов.
Технические характеристики ШР55ПК6ЭГ6:
Токовая нагрузка на одиночный контакт = 25 и 200 Ампер.
Максимальное рабочее напряжение = 850 Вольт.
Сопротивление контактов ø 2,5 мм = 1,0 мОм; ø 9,0 мм = 0,15 мОм.
Сопротивление изоляции не менее 5000 Мом.
Минимальна наработка = 1 000 часов.
Масса соединителя – 324 г.
Число сочленений – расчленений составляет 500 раз.
Вибрация:
диапазон частот, Гц -1…5000 ускорение, м/с2- 300 (30g)
одиночные удары: ускорение, м/с2- 5000 (500g)
многократные удары: ускорение, м/с2- 350 (35g)
линейные нагрузки: ускорение, м/с2 – 2000 (200g)
Климатическое исполнение – УХЛ.
Метод монтажа: монтаж производится методом пайки.
Минимальный срок хранения составляет 15 лет от даты производства.
Или свяжитесь с нами, наши КОНТАКТЫ.
Разъем ШР48У26ЭШ2 розетка кабельная общие технические характеристики.
1) ШР – тип соединителя.
2) Цифра «48» – условный размер корпуса.
3) «У» — обозначает, что разъем с угловым патрубком.
4) Следующая цифра «26» — указывает на количество контактов.
5) Буква «Э» — в маркировке разъема обозначает что разъем для экранированного кабеля.
6) Буква «Ш» после буквы “Э” обозначает, что разъем розетка.
7) Цифра «2» в конце названия разъема обозначает сочетание контактов.
Технические характеристики ШР48У26ЭШ2:
Токовая нагрузка на одиночный контакт = 20 Ампер.
Максимальное рабочее напряжение = 850 Вольт.
Сопротивление контактов ø 1,5 мм = 2,5 мОм.
Сопротивление изоляции не менее 5000 Мом.
Минимальна наработка = 1 000 часов.
Масса соединителя – 241 г.
Число сочленений – расчленений составляет 500 раз.
Вибрация:
диапазон частот, Гц -1…5000 ускорение, м/с2- 300 (30g)
одиночные удары: ускорение, м/с2- 5000 (500g)
многократные удары: ускорение, м/с2- 350 (35g)
линейные нагрузки: ускорение, м/с2 – 2000 (200g)
Климатическое исполнение – УХЛ.
Метод монтажа: монтаж производится методом пайки.
Минимальный срок хранения составляет 15 лет от даты производства.
Или свяжитесь с нами, наши КОНТАКТЫ.
Разъем ШР48СК26ЭГ2 розетка приборная общие технические характеристики.
1) ШР – тип соединителя.
2) Цифра «48» – условный размер корпуса.
3) «СК» — обозначает, что разъем с угловым патрубком.
4) Следующая цифра «26» — указывает на количество контактов.
5) Буква «Э» — в маркировке разъема обозначает что разъем для экранированного кабеля.
6) Буква «Г» после буквы “Э” обозначает, что разъем розетка.
7) Цифра «2» в конце названия разъема обозначает сочетание контактов.
Технические характеристики ШР48СК26ЭГ2:
Токовая нагрузка на одиночный контакт = 20 Ампер.
Максимальное рабочее напряжение = 850 Вольт.
Сопротивление контактов ø 1,5 мм = 2,5 мОм.
Сопротивление изоляции не менее 5000 Мом.
Минимальна наработка = 1 000 часов.
Масса соединителя – 276 г.
Число сочленений – расчленений составляет 500 раз.
Вибрация:
диапазон частот, Гц -1…5000 ускорение, м/с2- 300 (30g)
одиночные удары: ускорение, м/с2- 5000 (500g)
многократные удары: ускорение, м/с2- 350 (35g)
линейные нагрузки: ускорение, м/с2 – 2000 (200g)
Климатическое исполнение – УХЛ.
Метод монтажа: монтаж производится методом пайки.
Минимальный срок хранения составляет 15 лет от даты производства.
Или свяжитесь с нами, наши КОНТАКТЫ.
Разъем ШР48П26ЭГ2 вилка кабельная общие технические характеристики.
1) ШР – тип соединителя.
2) Цифра «48» – условный размер корпуса.
3) «П» — обозначает, что разъем с прямым патрубком.
4) Следующая цифра «26» — указывает на количество контактов.
5) Буква «Э» — в маркировке разъема обозначает что разъем для экранированного кабеля.
6) Буква «Г» после буквы “Э” обозначает, что разъем вилка.
7) Цифра «2» в конце названия разъема обозначает сочетание контактов.
Технические характеристики ШР48П26ЭГ2:
Токовая нагрузка на одиночный контакт = 20 Ампер.
Максимальное рабочее напряжение = 850 Вольт.
Сопротивление контактов ø 1,5 мм = 2,5 мОм.
Сопротивление изоляции не менее 5000 Мом.
Минимальна наработка = 1 000 часов.
Масса соединителя – 187 г.
Число сочленений – расчленений составляет 500 раз.
Вибрация:
диапазон частот, Гц -1…5000 ускорение, м/с2- 300 (30g)
одиночные удары: ускорение, м/с2- 5000 (500g)
многократные удары: ускорение, м/с2- 350 (35g)
линейные нагрузки: ускорение, м/с2 – 2000 (200g)
Климатическое исполнение – УХЛ.
Метод монтажа: монтаж производится методом пайки.
Минимальный срок хранения составляет 15 лет от даты производства.
Или свяжитесь с нами, наши КОНТАКТЫ.
Разъем ШР48У20ЭШ1 розетка кабельная общие технические характеристики.
1) ШР – тип соединителя.
2) Цифра «48» – условный размер корпуса.
3) «У» — обозначает, что разъем с угловым патрубком.
4) Следующая цифра «20» — указывает на количество контактов.
5) Буква «Э» — в маркировке разъема обозначает что разъем для экранированного кабеля.
6) Буква «Ш» после буквы “Э” обозначает, что разъем розетка.
7) Цифра «1» в конце названия разъема обозначает сочетание контактов.
Технические характеристики ШР48У20ЭШ1:
Токовая нагрузка на одиночный контакт = 10 и 25 Ампер.
Максимальное рабочее напряжение = 850 Вольт.
Сопротивление контактов ø 1,5 мм = 2,5 мОм; ø 2,5 мм = 1,0 мОм.
Сопротивление изоляции не менее 5000 Мом.
Минимальна наработка = 1 000 часов.
Масса соединителя – 235 г.
Число сочленений – расчленений составляет 500 раз.
Вибрация:
диапазон частот, Гц -1…5000 ускорение, м/с2- 300 (30g)
одиночные удары: ускорение, м/с2- 5000 (500g)
многократные удары: ускорение, м/с2- 350 (35g)
линейные нагрузки: ускорение, м/с2 – 2000 (200g)
Климатическое исполнение – УХЛ.
Метод монтажа: монтаж производится методом пайки.
Минимальный срок хранения составляет 15 лет от даты производства.
Или свяжитесь с нами, наши КОНТАКТЫ.
Разъем ШР48СК9НШ1 вилка приборная общие технические характеристики.
1) ШР – тип соединителя.
2) Цифра «48» – условный размер корпуса.
3) «СК» — обозначает, что разъем с угловым патрубком.
4) Следующая цифра «9» — указывает на количество контактов.
5) Буква «Н» — в маркировке разъема обозначает что разъем для неэкранированного кабеля.
6) Буква «Ш» после буквы “Н” обозначает, что разъем вилка.
7) Цифра «1» в конце названия разъема обозначает сочетание контактов.
Технические характеристики ШР48СК9НШ1:
Токовая нагрузка на одиночный контакт = 10; 25; 100 и 200 Ампер.
Максимальное рабочее напряжение = 850 Вольт.
Сопротивление контактов ø 1,5 мм = 2,5 мОм; ø 2,5 мм = 1,0 мОм; ø 5,5 мм = 0,3 мОм; ø 9,0 мм = 0,15 мОм.
Сопротивление изоляции не менее 5000 Мом.
Минимальна наработка = 1 000 часов.
Масса соединителя – 282 г.
Число сочленений – расчленений составляет 500 раз.
Вибрация:
диапазон частот, Гц -1…5000 ускорение, м/с2- 300 (30g)
одиночные удары: ускорение, м/с2- 5000 (500g)
многократные удары: ускорение, м/с2- 350 (35g)
линейные нагрузки: ускорение, м/с2 – 2000 (200g)
Климатическое исполнение – УХЛ.
Метод монтажа: монтаж производится методом пайки.
Минимальный срок хранения составляет 15 лет от даты производства.
Или свяжитесь с нами, наши КОНТАКТЫ.
Разъем ШР48П7ЭГ2 вилка кабельная общие технические характеристики.
1) ШР – тип соединителя.
2) Цифра «48» – условный размер корпуса.
3) «П» — обозначает, что разъем с прямым патрубком.
4) Следующая цифра «7» — указывает на количество контактов.
5) Буква «Э» — в маркировке разъема обозначает что разъем для экранированного кабеля.
6) Буква «Г» после буквы “Э” обозначает, что разъем вилка.
7) Цифра «2» в конце названия разъема обозначает сочетание контактов.
Технические характеристики ШР48П7ЭГ2:
Токовая нагрузка на одиночный контакт = 10; 50 и 100 Ампер.
Максимальное рабочее напряжение = 850 Вольт.
Сопротивление контактов ø 1,5 мм = 2,5 мОм; ø 3,5 мм = 0,75 мОм; ø 5,5 мм = 0,3 мОм.
Сопротивление изоляции не менее 5000 Мом.
Минимальна наработка = 1 000 часов.
Масса соединителя – 191 г.
Число сочленений – расчленений составляет 500 раз.
Вибрация:
диапазон частот, Гц -1…5000 ускорение, м/с2- 300 (30g)
одиночные удары: ускорение, м/с2- 5000 (500g)
многократные удары: ускорение, м/с2- 350 (35g)
линейные нагрузки: ускорение, м/с2 – 2000 (200g)
Климатическое исполнение – УХЛ.
Метод монтажа: монтаж производится методом пайки.
Минимальный срок хранения составляет 15 лет от даты производства.
Или свяжитесь с нами, наши КОНТАКТЫ.
