Разъем СШР60У45ЭШ3 розетка кабельная

Разъем СШР60У45ЭШ3  используется в электрических цепях переменного и постоянного тока. Он применяется в радиоэлектронных и радиотехнических устройствах, выступая в качестве соединителей общего назначения.

СШР низкочастотные соединители, имеющие цилиндрическую форму. Они используются для монтажа в цепях с частотой до 3МГц.

Представлены радиокомпоненты двух типов: вилка и розетка. Бывают они блочными и кабельными. Блочная часть бывает с поворотным или угловым патрубком, возможно исполнение без патрубка. Кабельная часть может иметь прямой или угловой патрубок.

Соединители герметичные, соединяются с вилками (розетками) СШРГ или 2РТТ, выполненными в соответствии с техническими условиями ГЕ0.364.120ТУ.

Поверхность контактов покрывается серебром. Это делается для того, чтобы повысить прочность и надежность радиокомпонентов. Изделия могут использоваться для работы при температуре от -60 до +60 градусов. Существует также серия с никелевым покрытием. Они устойчивы к температурным режимам от -60 до +120.

Расшифровка маркировки разъемов приведена в разделе «Технические характеристики». Эти разъемы выполнены по установленным стандартам. Надежность их проверена годами работы.

Условия эксплуатации:

• Синусоидальная вибрация: диапазон частот, Гц 1-5000, амплитуда ускорения, м/с² (g) 300 (30)
• Механический удар многократного действия: пиковое ударное ускорение, м/с² (g) 350 (35)
• Механический удар одиночного действия: пиковое ударное ускорение, м/с² (g) 5000 (500)
• Линейное ускорение, м/с² (g) 2000 (200)
• Температура окружающей среды, °С от минус 60 до плюс 60
• Смена температур, °С от минус 60 до плюс 110
• Атмосферное пониженное рабочее давление, Па(мм рт.ст.) 1,3*10-4(10-6)

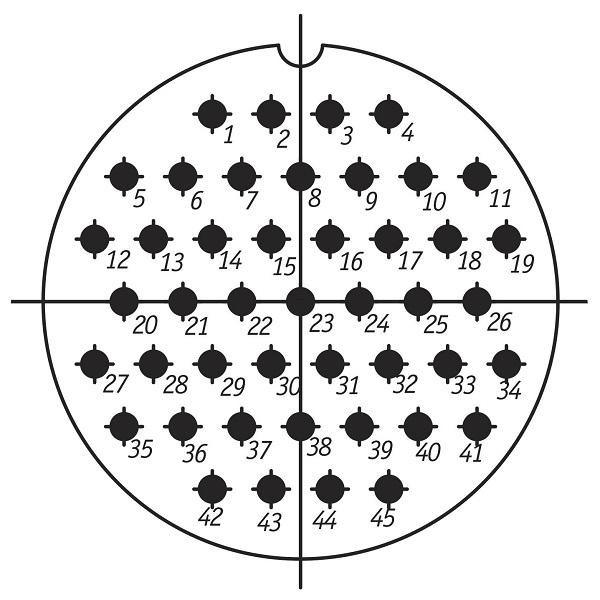

Образец СШР60У45ЭШ3 приведен на фото.

Остались вопросы по выбору коннекторов? Квалифицированные сотрудники проведут консультацию, помогут сориентироваться в поиске необходимых радиодеталей.

У нашей фирмы очень большой опыт подбора и поставки разъемов данного типа. Импортируем в разные страны по всему миру. Есть опыт поставки как большими партиями так и единичных экземпляров. Поможем подобрать для вас разные варианты разъемов. Новые коннекторы от производителя или с хранения. Это те разъемы которые были выпущены более раннее, но остались в отличном состоянии и стоят на порядок дешевле.
