Разъем ШР20У3ЭШ7 розетка кабельная

Разъем ШР20У3ЭШ7 розетка кабельная

Разъем ШР20У3ЭШ7 розетка кабельная

Разъем ШР20У3ЭШ7 розетка кабельная предназначен для использования в электрических цепях переменного и постоянного тока.
Соединители выполнены из двух частей: вилки и розетки.

Они бывают блочными или кабельными. Блочная часть изделия бывает с прямым или угловым патрубком, также возможны вариации без патрубка. Блочные (приборные) соединители винтами фиксируются к изделию. Важно знать, что кабельная вилка/розетка сочленяются только с блочными (приборными) вилка/розетка. Например, ШР12П1НГ2 вилка кабельная соединяется с ШР12ПК1НГ2 розетка (блочная, приборная) и т.д.
Вилка кабельная ШР не может соединятся с розеткой кабельной ШР.

Назначение

Коннекторы применяются для радиоэлектронной техники различного назначения. Для их установки используется экранированный и неэкранированный кабель. В конструкции представлены до 50 контактов, диаметр которых может быть от 1,5 мм до 9,0 мм.

ШР20У3ЭШ7 имеет сочетание контактов 7 = 2,5 мм. Их поверхность покрыта серебром, повышая надежность и качество радиокомпонентов. Температурный рабочий режим, согласно стандарту ОСТ В 11 0121-91/ГЕО.364.107 ТУ, составляет - температура окружающей среды, °С от минус 60 до плюс 60.

Также, серия разъемов ШР выпускается с никелевым покрытием. Например, ШР20У3ЭШ7Н розетка кабельная. Он более устойчив к температурным режимам работы, °С от минус 60 до плюс 120.

Вес ШР20У3ЭШ7 розетка кабельная не превышает 56 грамм. По ГЕО.364.107 ТУ, сопротивление для ШР, в зависимости от диаметра, составляет:

  • 1,5 мм - не более 2,5 мОм;
  • 2,5 мм - не более 1,0 мОм;
  • 3,5 мм - не более 0,75 мОм.

Расшифровка маркировки разъемов приведена в разделе «Технические характеристики». Эти разъемы выполнены по установленным стандартам. Надежность их проверена годами работы.

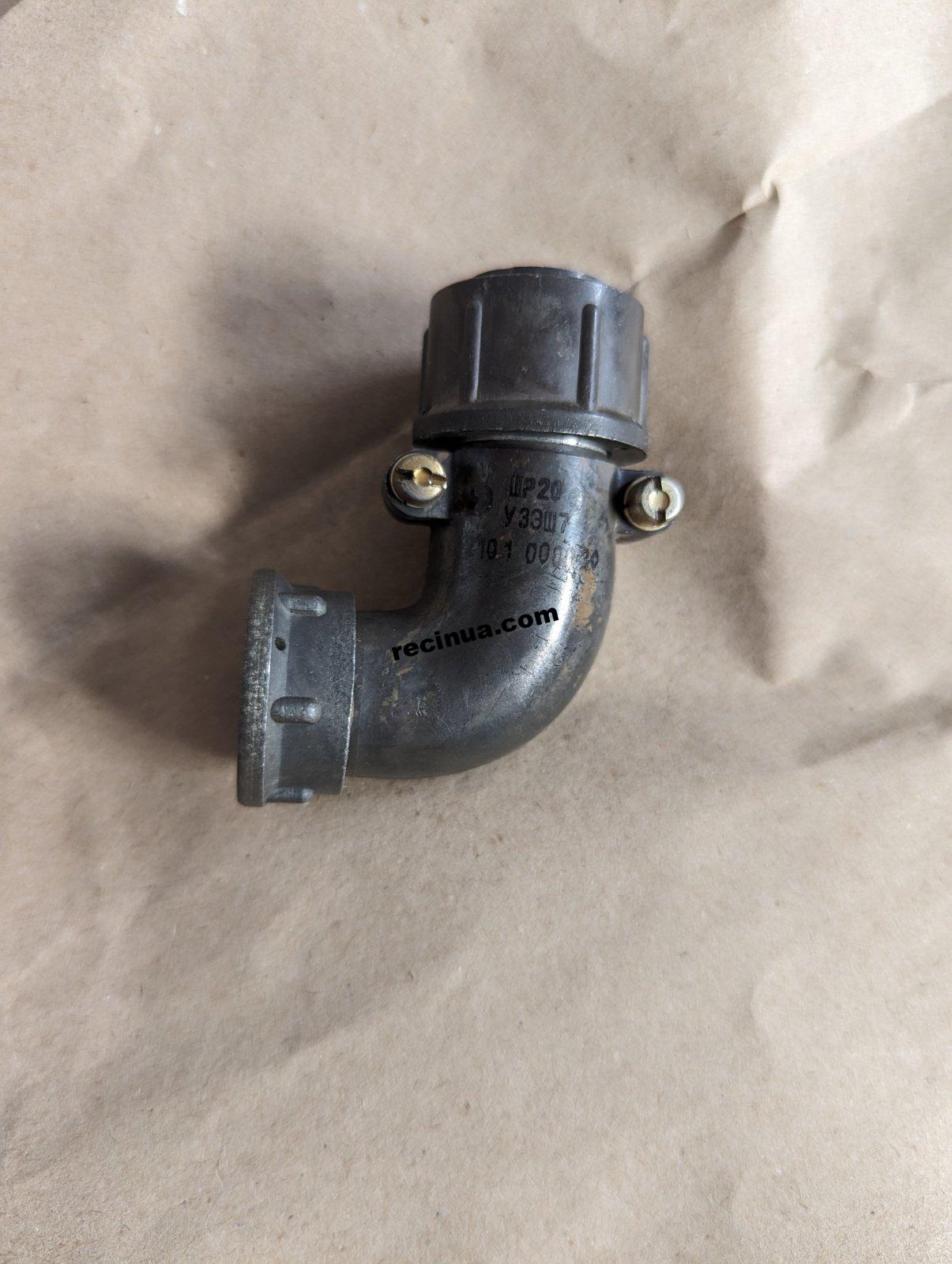

Образец ШР20У3ЭШ7 вы можете увидеть на фото.

Есть вопросы по подборе коннекторов? Можно получить квалифицированную помощь. Опытные сотрудники помогут сориентироваться в поиске нужных компонентов.

У нашей фирмы очень большой опыт подбора и поставки разъемов данного типа. Поставляем как для внутреннего потребителя, так и за рубеж. Можем подобрать для вас разные варианты разъемов. Новые от производителя или с хранения. Это те разъемы которые были выпущены более раннее, но остались в отличном состоянии и стоят на порядок дешевле.
