Разъем ШР12П1ЭГ1Н вилка кабельная предназначен для использования в электрических цепях переменного и постоянного тока.
Соединители выполнены из двух частей: вилки и розетки.

Они бывают блочными или кабельными. Блочная часть изделия бывает с прямым или угловым патрубком, также возможны вариации без патрубка. Блочные (приборные) соединители винтами фиксируются к изделию. Важно знать, что кабельные вилка/розетка сочленяются только с блочными (приборными) вилка/розетка. Например, ШР12П1НГ2 вилка кабельная соединяется с ШР12ПК1НГ2 розетка (блочная, приборная) и т.д.
Вилка кабельная ШР не может соединятся с розеткой кабельной ШР.

Назначение

Коннекторы применяются для радиоэлектронной техники различного назначения. Для их установки используется экранированный и неэкранированный кабель. В конструкции представлены до 50 контактов, диаметр которых может быть от 1,5 мм до 9,0 мм.

ШР12П1ЭГ1Н  имеет сочетание контактов 1 = 1,5 мм. Их поверхность покрыта никелем, повышая надежность и качество радиокомпонентов. Температурный рабочий режим, согласно стандарту  бРО.364.028 ТУ , составляет - температура окружающей среды, °С от минус 60 до плюс 120.

Также, серия разъемов ШР, согласно ОСТ В 11 0121-91,выпускается с серебряным покрытием. Например, ШР12П1ЭГ1 вилка кабельная.  Температурным режимам работы, °С от минус 60 до плюс 60.

Вес ШР12П1ЭГ1Н вилка кабельная не превышает 30 грамм. По бРО.364.040 ТУ, сопротивление для ШР, в зависимости от диаметра, составляет:

  • 1,5 мм - не более 5 мОм;
  • 2,5 мм - не более 2 мОм;
  • 3,5 мм - не более 1,5 мОм.

Расшифровка маркировки разъемов приведена в разделе «Технические характеристики». Эти разъемы выполнены по установленным стандартам. Надежность их проверена годами работы.

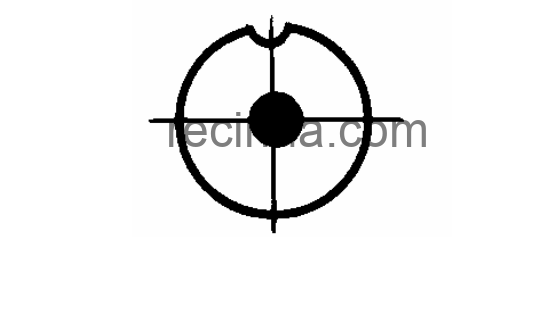

Образец ШР12П1ЭГ1Н вы можете увидеть на фото.
